Interrupteur général automatique : qu’est-ce que c’est et à quoi sert-il ?

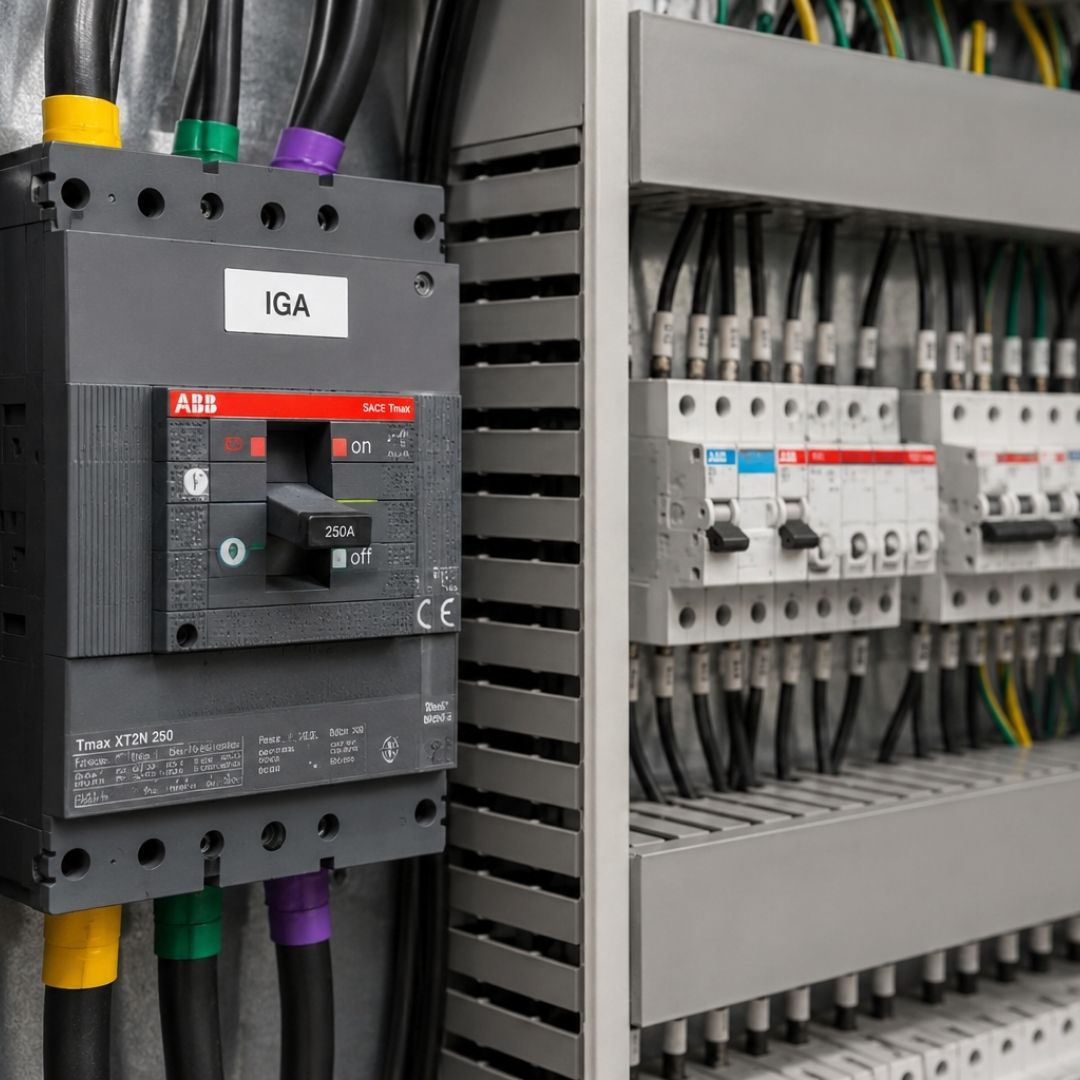

Qu’est-ce qu’un interrupteur général automatique ?

Dans une installation électrique industrielle, l’interrupteur général automatique (IGA) joue un rôle essentiel dans la protection des équipements et la sécurité des opérateurs. Il constitue la première ligne de défense contre les anomalies électriques telles que les surcharges ou les courts-circuits, en coupant automatiquement l’alimentation lorsque les valeurs de courant deviennent dangereuses.

On retrouve ce dispositif dans de nombreux secteurs comme le recyclage, l’extrusion plastique, le convoyage ou encore le traitement des matériaux. Dans ces environnements, il protège efficacement les moteurs, variateurs, armoires électriques et autres équipements électromécaniques industriels.

Rôle de l’interrupteur général automatique dans une installation

Fonction principale dans le tableau électrique

L’interrupteur général automatique protège l’ensemble de l’installation contre les surintensités. Installé en tête de tableau, il interrompt automatiquement le courant lorsque celui-ci dépasse les limites admissibles ou lorsqu’un court-circuit est détecté. Cette protection évite les dommages importants sur les équipements et réduit les risques d’incendie.

Un élément clé de sécurité

Dans les environnements industriels modernes, la continuité de service est essentielle. L’IGA contribue directement à la sécurité électrique dans les installations industrielles en protégeant les câbles, moteurs, contacteurs et systèmes automatisés contre les défauts électriques.

Il permet également d’effectuer des opérations de maintenance en toute sécurité grâce à une coupure générale rapide et fiable.

Différences avec d’autres protections

L’IGA protège principalement contre les surcharges et les courts-circuits. Le différentiel, quant à lui, détecte les fuites de courant vers la terre afin de protéger les personnes. Les disjoncteurs moteurs sont utilisés pour sécuriser des équipements spécifiques comme les pompes ou les convoyeurs.

Fonctionnement de l’interrupteur général automatique

Protection contre les surcharges

Lorsque la consommation électrique dépasse les valeurs prévues, le déclenchement thermique agit après un certain délai afin d’éviter une surchauffe des conducteurs et des composants électriques.

Ce phénomène est fréquent dans les installations comportant plusieurs moteurs ou lors d’un mauvais branchement d’un moteur triphasé en industrie.

Protection contre les courts-circuits

En cas de court-circuit, le système magnétique intégré réagit instantanément afin d’interrompre le courant de défaut avant qu’il n’endommage l’installation.

Déclenchement de l’interrupteur

Un déclenchement de l’IGA indique généralement un problème dans l’installation électrique et non un défaut du dispositif lui-même. Avant tout réarmement, il est recommandé d’identifier précisément l’origine de l’anomalie.

Choix et dimensionnement de l’IGA

Intensité nominale

L’intensité nominale, exprimée en ampères, correspond au courant maximal que l’interrupteur peut supporter en fonctionnement normal sans déclenchement.

Choix du calibre

Le dimensionnement dépend de plusieurs critères : puissance installée, type de charges, section des câbles et caractéristiques des machines industrielles connectées.

Un mauvais choix peut provoquer des déclenchements intempestifs ou, à l’inverse, une protection insuffisante des équipements.

Erreurs fréquentes

Un calibre trop élevé réduit l’efficacité de la protection électrique, tandis qu’un calibre sous-dimensionné entraîne des coupures répétitives pouvant perturber la production.

Interrupteur général en installation triphasée

Particularités des systèmes triphasés

Dans les installations triphasées, l’IGA protège simultanément les trois phases et détecte certains déséquilibres électriques susceptibles d’endommager les moteurs industriels.

Nombre de pôles

Les modèles utilisés sont généralement à trois ou quatre pôles selon la nécessité ou non de couper le neutre.

Applications industrielles

Les interrupteurs généraux automatiques sont largement utilisés dans les lignes d’extrusion, les broyeurs, les convoyeurs et les systèmes automatisés nécessitant une alimentation stable et sécurisée.

Ils travaillent souvent en association avec des systèmes d’automatisation et contrôle électrique industriel afin de garantir un fonctionnement optimal des équipements.

Différence entre interrupteur général et différentiel

Rôle de chaque dispositif

L’interrupteur général automatique protège les installations contre les surintensités, alors que le différentiel protège les utilisateurs contre les risques d’électrocution liés aux fuites de courant.

Fonctionnement complémentaire

Ces deux dispositifs sont complémentaires et indispensables dans toute installation industrielle moderne respectant les normes de sécurité électrique.

Interrupteur général de manœuvre

Définition

L’interrupteur de manœuvre permet d’effectuer une coupure manuelle volontaire de l’alimentation électrique sans assurer de fonction de protection automatique.

Différences avec l’IGA

Contrairement à l’IGA, il ne détecte ni les surcharges ni les courts-circuits.

Utilisation conjointe

Dans les installations industrielles complexes, l’utilisation combinée d’un interrupteur de manœuvre et d’un interrupteur général automatique améliore la sécurité et facilite les opérations de maintenance.

Types d’interrupteurs généraux automatiques

Modèles disponibles

Il existe différents modèles adaptés aux besoins industriels : interrupteurs standards, versions réarmables ou dispositifs spécialement conçus pour les fortes puissances.

Courbes de déclenchement

Les courbes de déclenchement définissent la rapidité de réaction de l’appareil face aux variations de courant et doivent être choisies selon les caractéristiques des charges alimentées.

Choix du modèle

Le choix dépend notamment du type d’équipements utilisés, des contraintes de production et de l’environnement électrique global de l’installation.

Les protections doivent également être compatibles avec les différents composants électriques et capteurs industriels présents sur les machines modernes.

Maintenance et sécurité

Entretien régulier

Une maintenance préventive régulière permet d’assurer la fiabilité de l’installation et de limiter les risques de panne imprévue.

Signes de défaillance

Des échauffements anormaux, des déclenchements fréquents ou des bruits inhabituels peuvent indiquer un problème nécessitant une intervention rapide.

Bonnes pratiques

Toute intervention sur une installation électrique doit être réalisée hors tension et avec les équipements de protection adaptés.

La machine d’occasion comme solution économique

Dans l’industrie du recyclage et de l’extrusion, les machines d’occasion représentent une solution particulièrement intéressante pour réduire les investissements sans compromettre les performances.

Lorsqu’elles sont correctement révisées et équipées de protections électriques fiables, elles peuvent offrir un excellent niveau de productivité tout en optimisant les coûts d’exploitation.

Conclusion

L’interrupteur général automatique est un composant indispensable des installations électriques industrielles. Il garantit la sécurité des personnes, protège les équipements sensibles et améliore la continuité de production.

Un bon dimensionnement, une installation conforme et une maintenance régulière permettent d’optimiser la fiabilité globale du système électrique et de prolonger la durée de vie des machines industrielles.
